装配式钢结构修建研究与实践-合肥紫云广场
宣布日期：2022/10/11 浏览次数：7521
一 项目概况

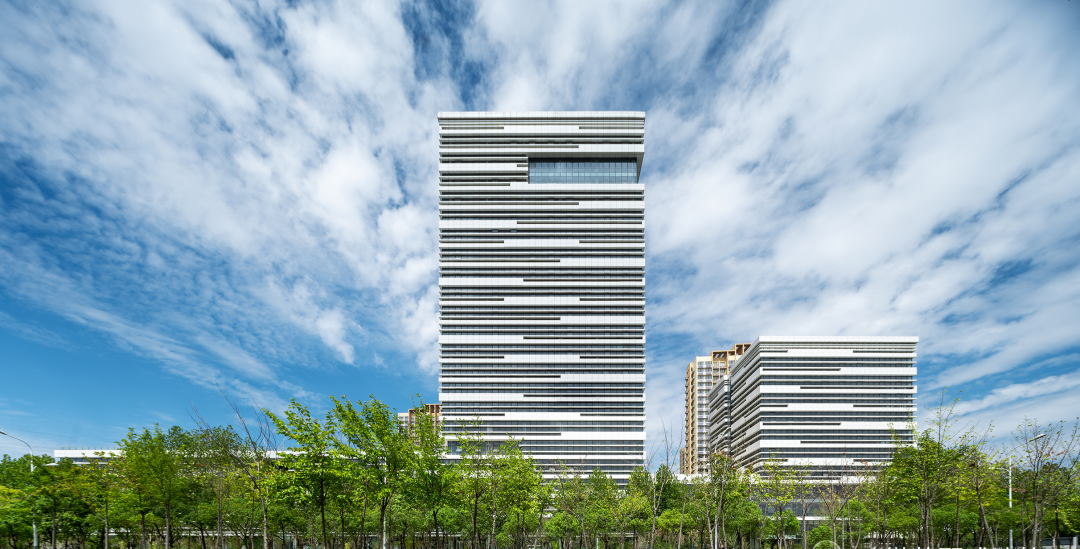

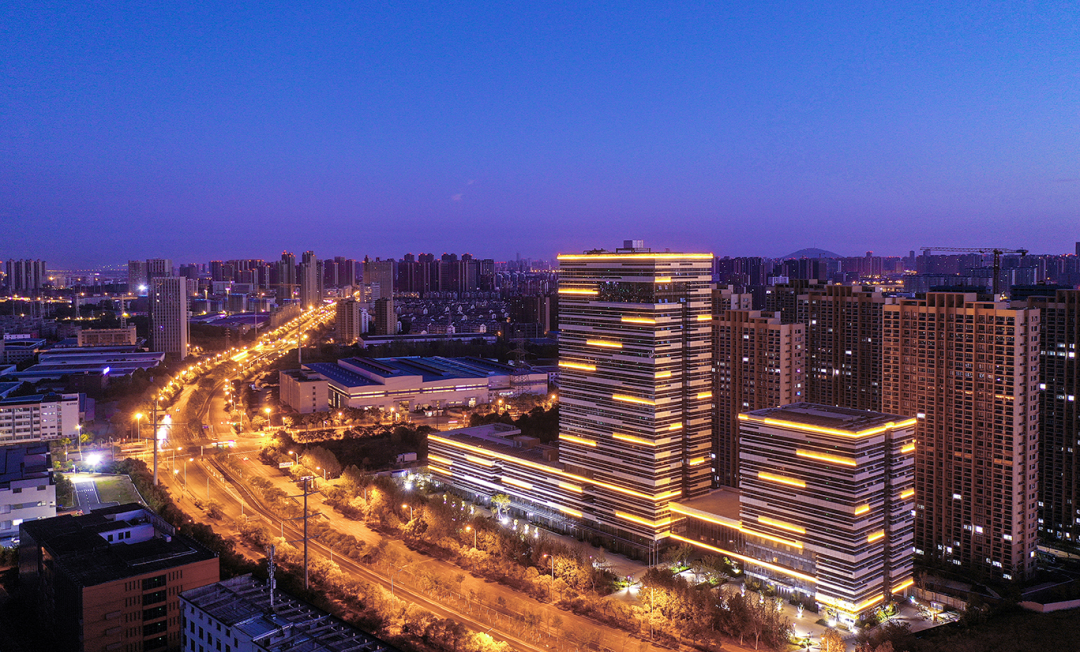

紫云广场项目位于合肥市经开区紫云路与蓬莱路交口东北部，北部紧临天门湖康健驿站、东达安建大，西为高压走廊 。项目建设用地面积约1.38万平方米，总修建面积约7万平方米 。
.png)

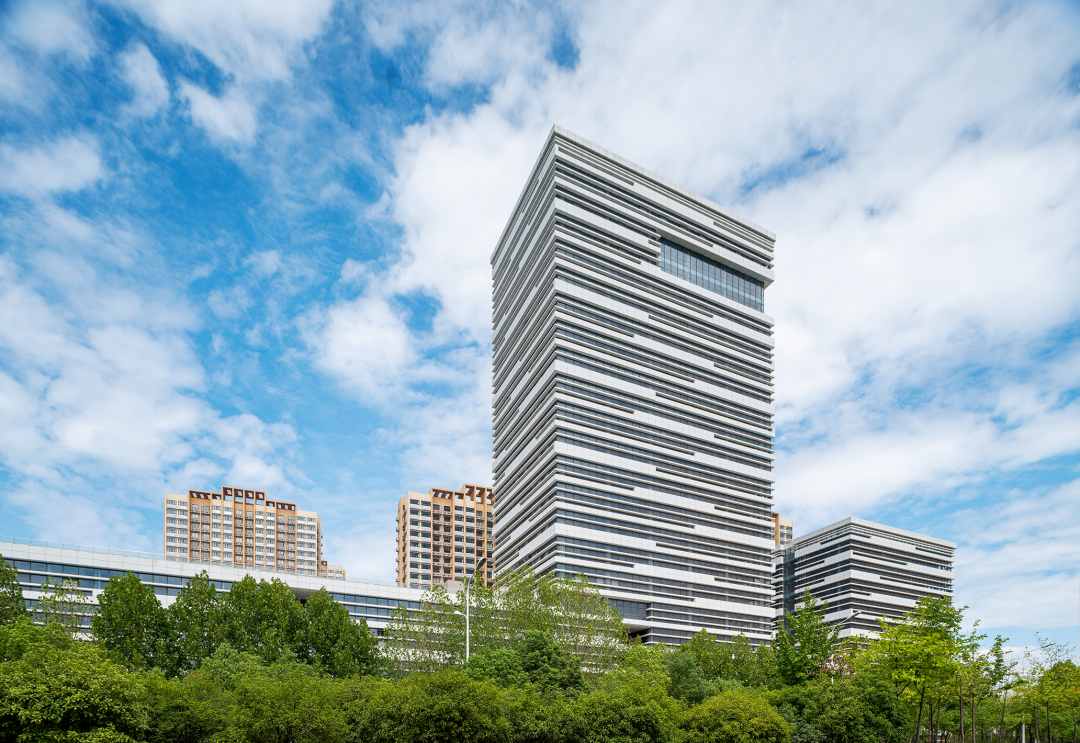

本项目包括多层裙房和主要楼层高度为11层，47.25米的东塔楼、93.45米的22层西塔楼 。多层裙房接纳钢框架结构 ；东塔楼接纳钢框架结构 ；西塔楼接纳钢框架-支持结构 。框架柱接纳钢管混凝土柱结构形式接纳钢管混凝土-中心支持结构 。
项目建设内容集办公、社区中心及配套设施等多功效为一体，接纳装配式钢结构制作，装配率凌驾50%，是合肥市首个大型装配式钢结构公共修建 。项目在设计前期经由多计划比选，最终决议接纳装配式钢结构计划 。
项目被安徽省住房和城乡建设厅评为2019年装配式修建树模项目，2020年9月，安徽省住宅工业化增进中心组织的“全省装配式钢结构修建手艺与治理”高级研修班在本项目观摩 。2020年12月，全省修建节能与科技事情推进会暨装配式修建现场会在合肥召开，本项目被作为观摩项目 。2022年7月，本项目获得钢结构建设领域最高声誉“中国钢结构金奖” 。
.png)
二 手艺特色
1 装配式修建与修建功效的融合

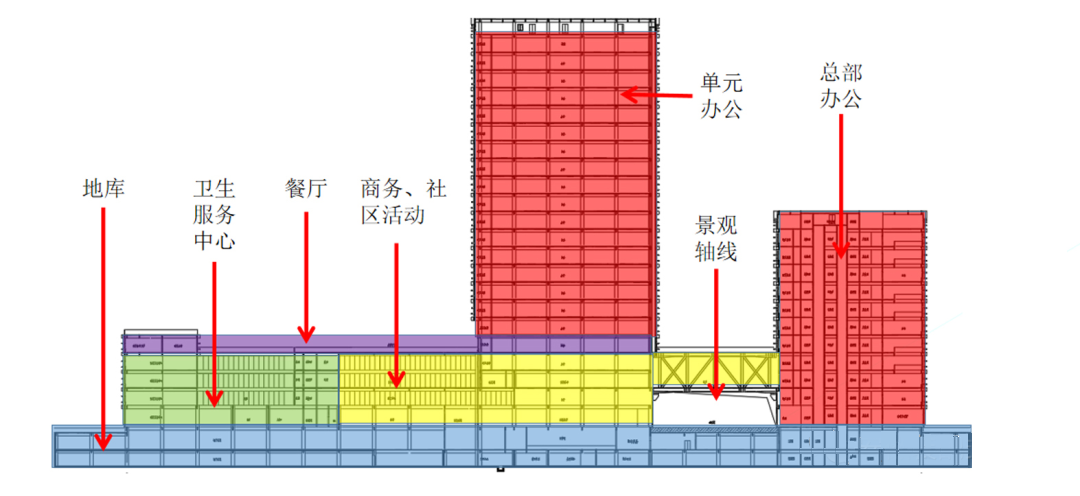

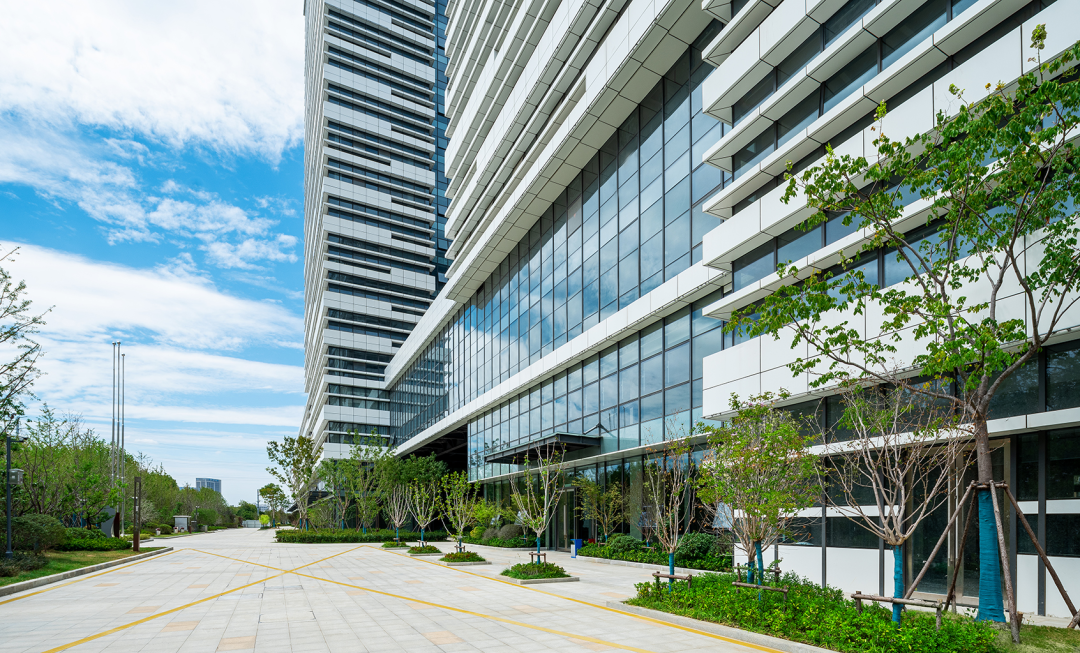

项目充分使用钢结构的制作优势，将差别的修建功效融入项目中 。凭证现代企业总部办公及社区服务功效需求，增添文化展示、交流互动、休闲健身、高端客户交流平台等场合，打造现代、高效、特色鲜明的空间情形 。设计使用钢结构大空间的优势，将卫生服务中心、餐厅、商务、社区运动中心、单位办公、总部办公、地下车库融入到整幢修建之中 。体现了装配式修建与修建功效的融合 。
.png)
2 装配式修建与修建空间的融合
团结平面结构设置共享空间，裙房及高层屋顶均设置屋顶花园，形成“立体绿化、笔直庭院”的意境 。团结环形跑道、笔直楼梯等营造富有生涯气息、条理富厚、亲近自然的情形特色 。

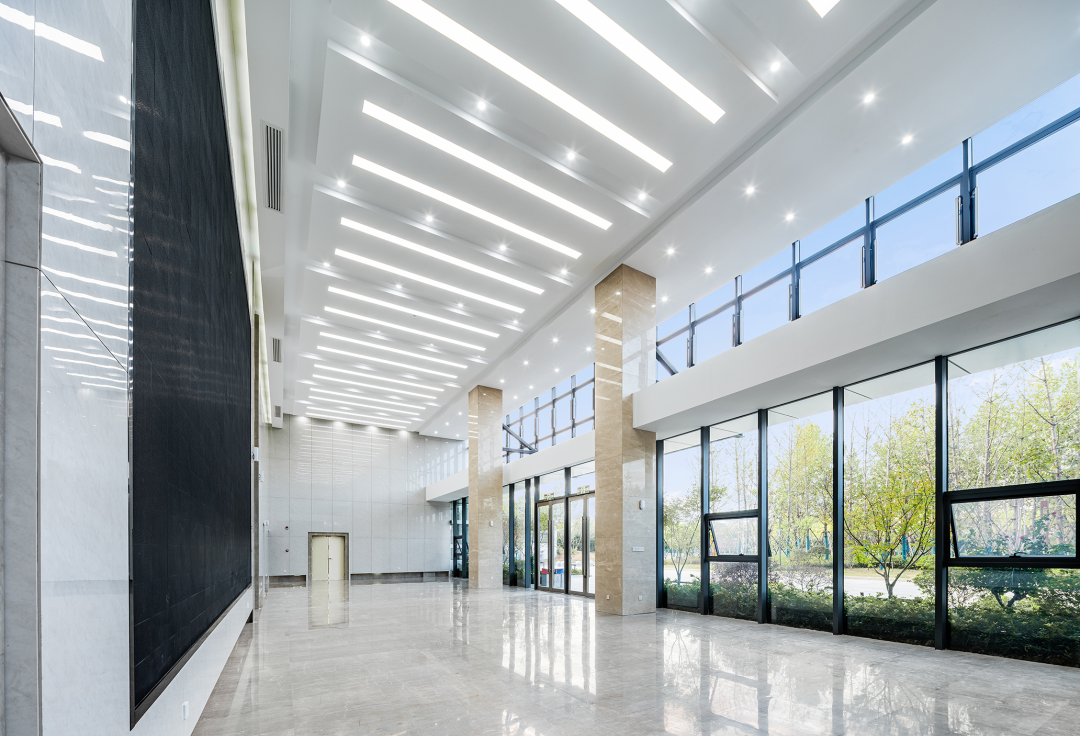

内部空间设计恬静温馨，每个楼层团结功效设置休息交流区、咖啡吧等，创立知足身心康健、人性化、生涯化的场合 。设计通过广场绿化、下沉庭院、平台绿化、空中花园绿化、屋顶绿化，团结乔木、灌木、花卉、草坪等种种适地性植物，创立多维空间绿化效果 。
.png)

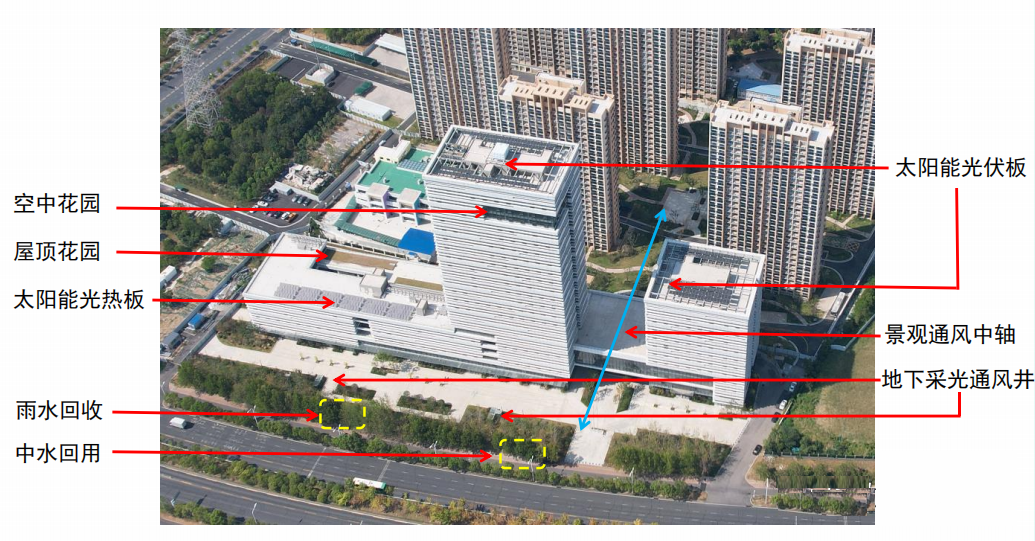

设置下沉庭院、地库采光透风口、修建底层多处倾轧、屋顶庭院、屋顶花园等步伐形成优异的透风范光条件 ；团结立面水平遮阳板、雨水网络、太阳能热水、太阳能光伏、节水节电用具、LOW-E中空玻璃等，配合打造绿色节能的企业办公修建规范 。
.png)
3 装配式修建与修建美学的融合

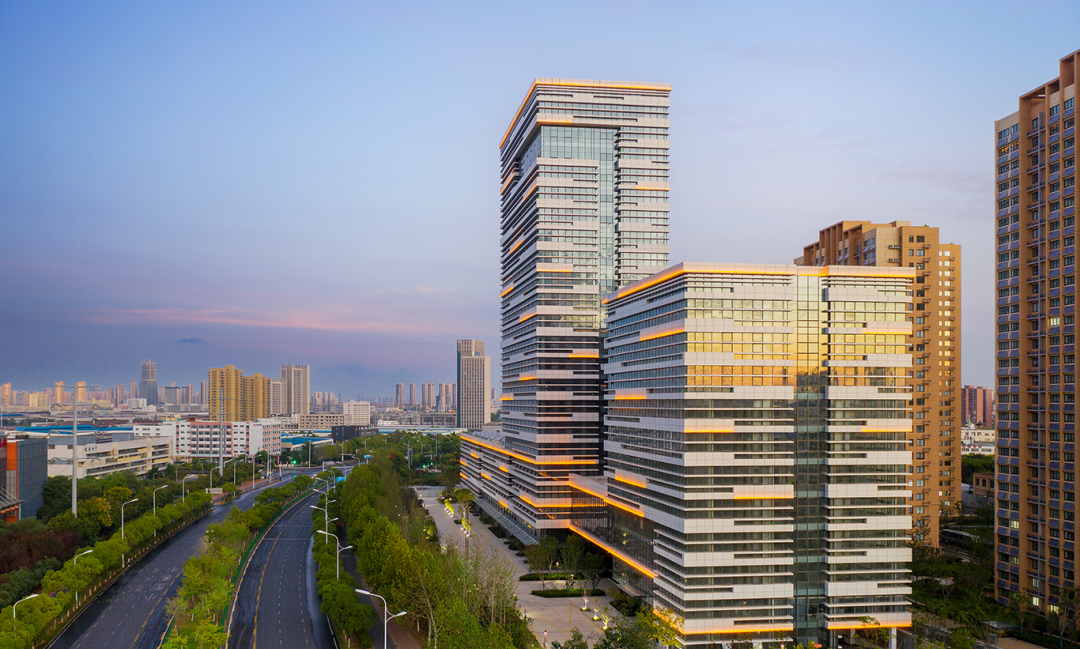

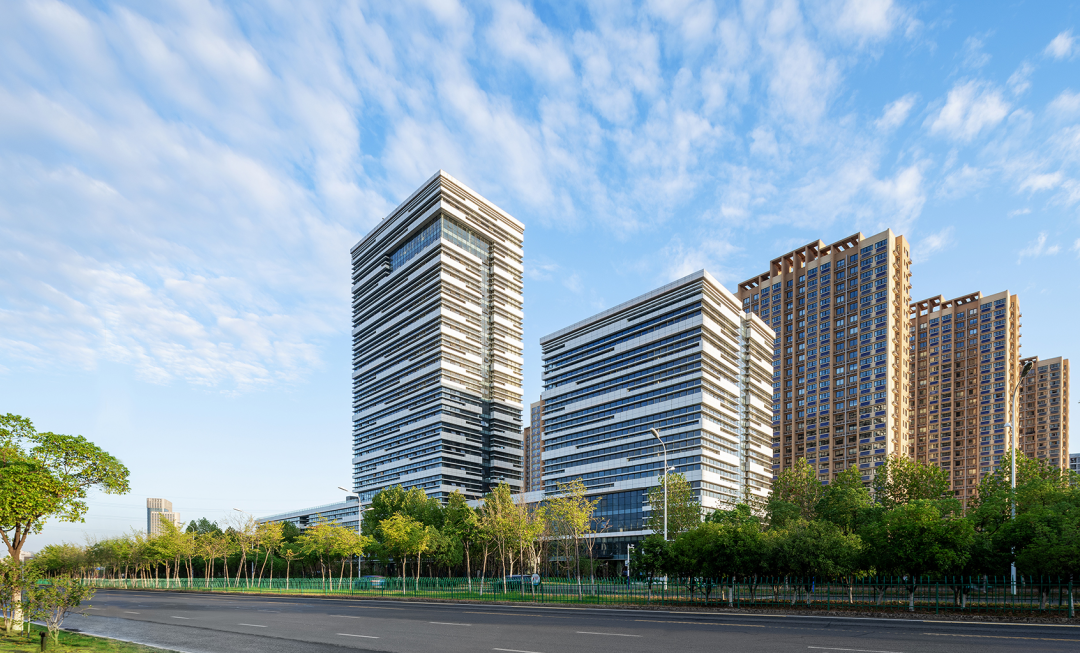

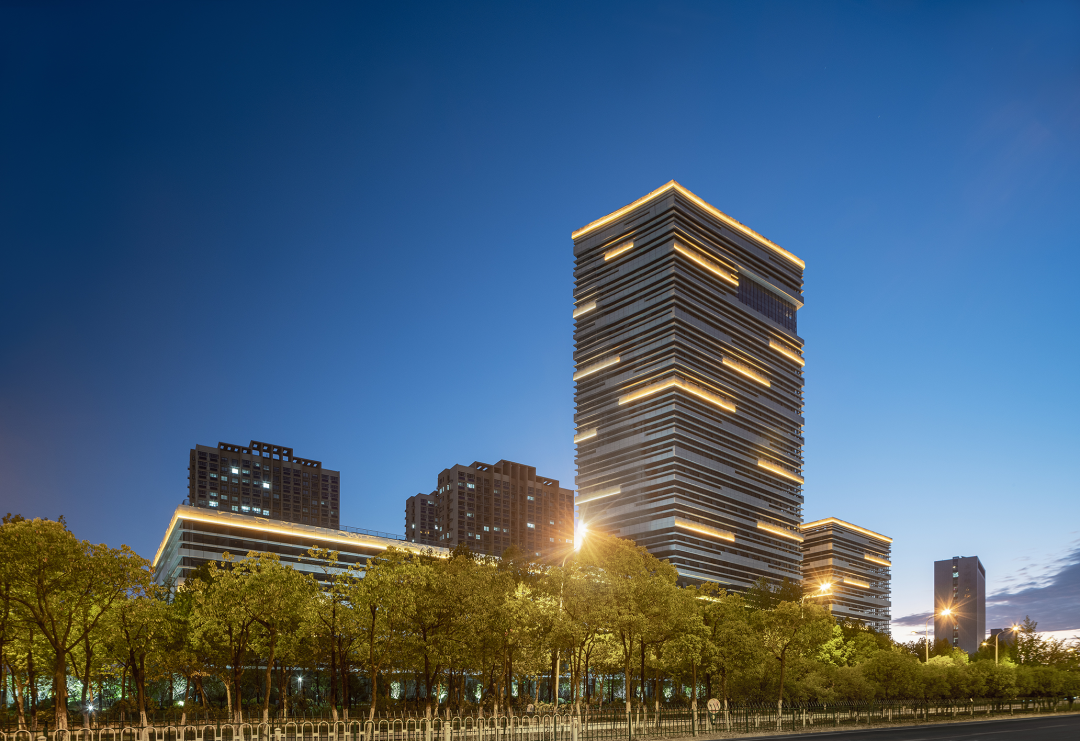

修建接纳现代气概，色彩以深灰、白色为主，暖色为辅，呼应周边已建修建 。修确立面形体，巧妙团结狭长地形，形体有机整体、一气呵成 。造型现代朴直、稳重大气，塑造“基业永恒”的生长信心 。
修建主楼中部玻璃在底部扩大、上扬，自然形成入口雨棚，形成涓涓细流汇聚之势，寓意“海纳百川” 。造型理性又不失富厚与活跃 。修确立面以横向线条为造型要素，局部升沉，流通动感，形似涌动升沉的海浪、树立企业新的生长信心，也必将成为区域的地标修建，为合肥的都会建设添上浓墨重彩的一笔 。
.png)
4 结构立异

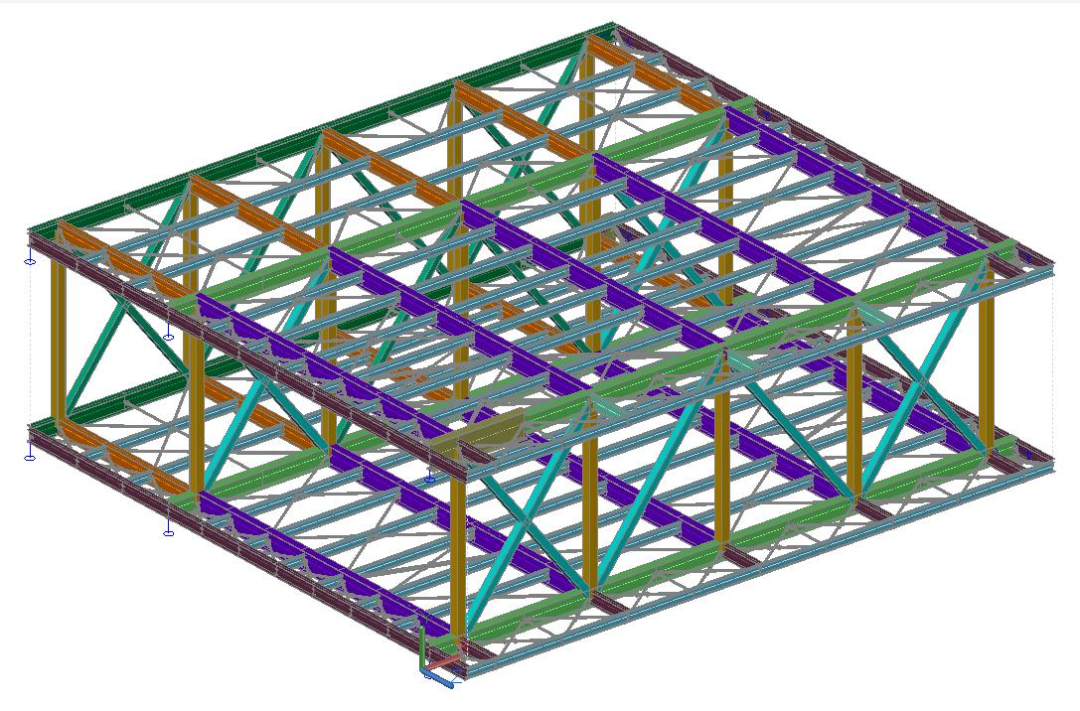

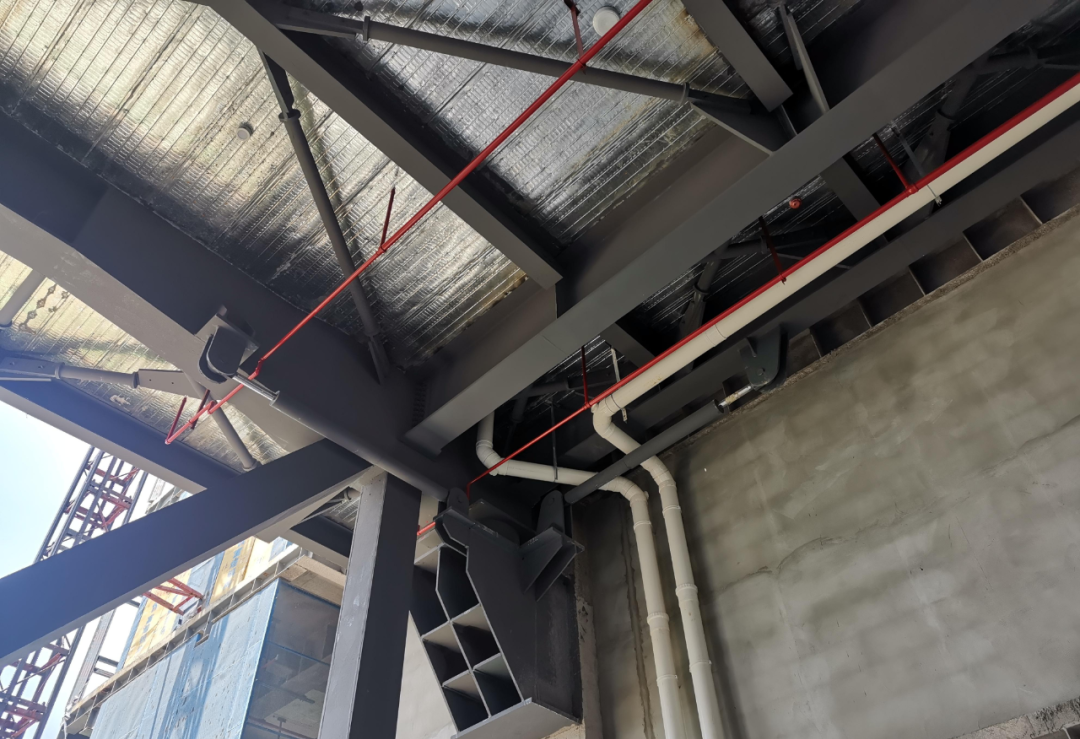

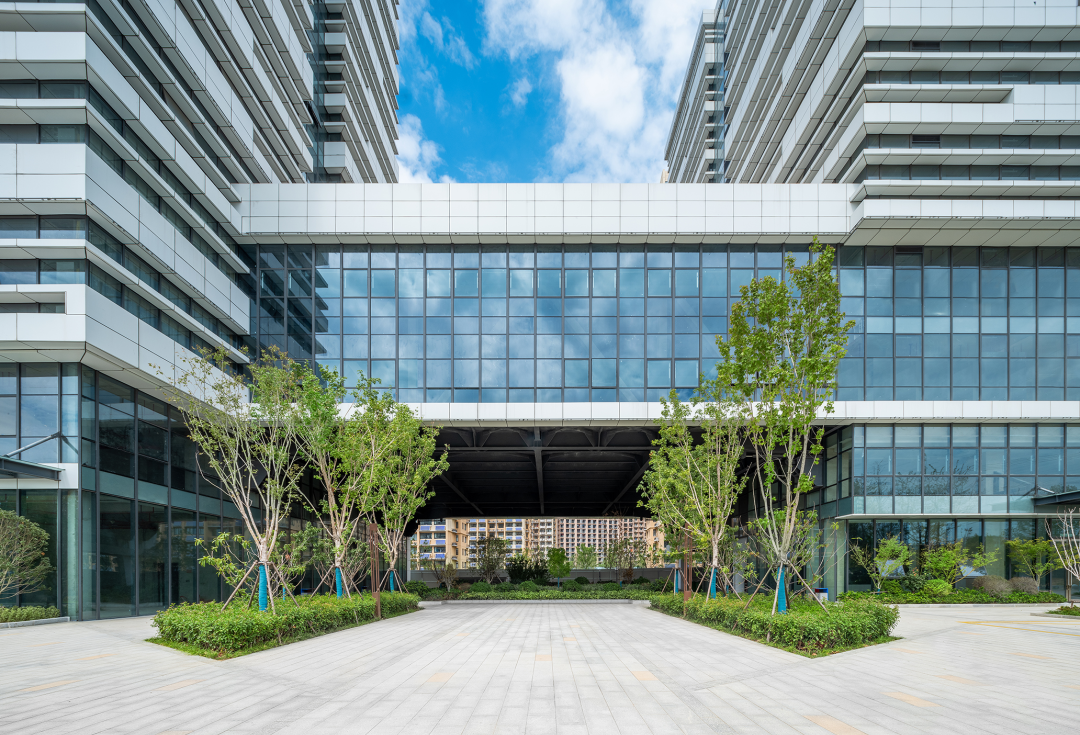

项目毗连天门湖公租房的景观轴线接纳倾轧空间，使用无柱大空间--30Mx28M大空间，充分体现了钢结构的优势，斜支持展示了钢结构的结构之美 。此区域空间底板和顶板接纳桁架钢筋楼承板，免支模底板也为装配化施工提供了便当条件 。
.png)
.png)
.png)
5 外围护立异

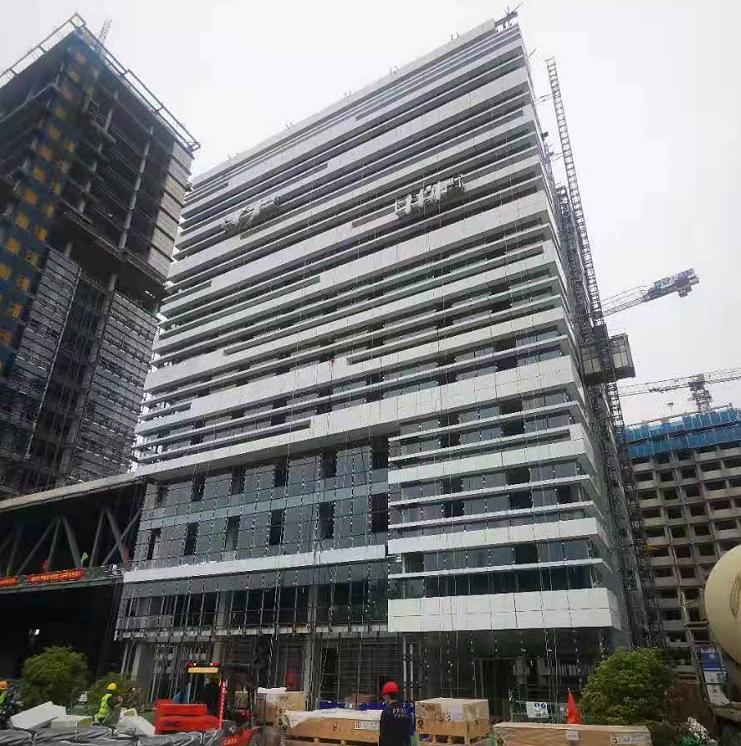

项目外围护系统使用金属和玻璃幕墙系统，解决了钢结构外围护系统的难题 。金属属于轻量化的材质，镌汰了修建结构和基础的负荷，为高层修建外装提供了优异的选择条件 。金属板的性能卓越，隔热、隔音、防水、防污、防蚀性能优良 。无论加工、运输、装置、洗濯等施事情业都较易实验 。
本项目外幕墙立异型使用了钛锌板，在耐久性、防污、防蚀性能上更为突出，钛锌板材质很好地体现了修建的造型美 。
.png)
.png)
6 内装立异

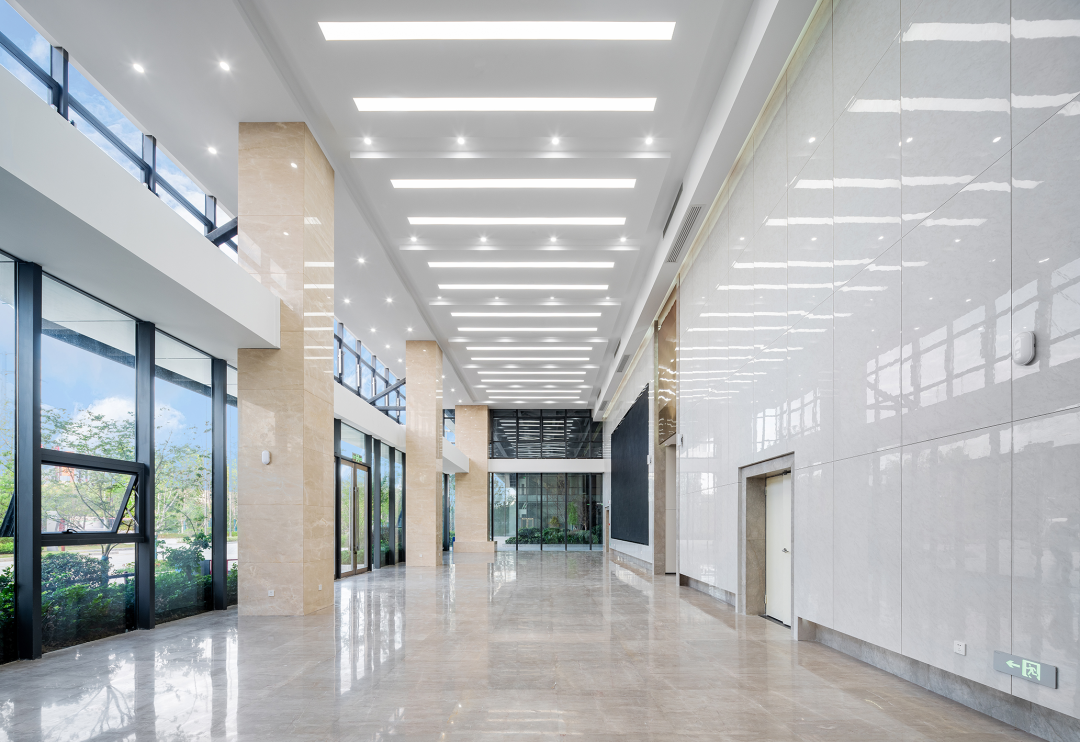

项目接纳了装配化妆修的手艺，在公共部位，接纳干挂陶瓷薄板手艺，周全实现管线疏散，为修建的全生命周期刷新提供便当条件 。部分层间楼板接纳磷拼合保温隔声楼面板手艺，为楼地面的装配式干法施工做出了起劲探索 。
.png)
.png)
三 手艺效果
1 装配式公共修建的探索
2020年7月，《住房和城乡建设部 国家生长刷新委 教育部 工业和信息化部 人民银行 国管局 银保监会关于印发绿色修建建设行动计划的通知》提出：“新建公共修建原则上接纳钢结构 。”可见本项目接纳装配式钢结构具有极端的前瞻性 。也为国家装配式修建树模都会-合肥市，在装配式公共修建领域的探索做出了主要的实践 。
本项目装配式公共修建的实践，不但仅体现在主体钢结构上，同时对外围护系统、内装系统、装备与管线系统举行集成和立异，成为装配式钢结构修建的规范 。
.png)
2 消能减震手艺

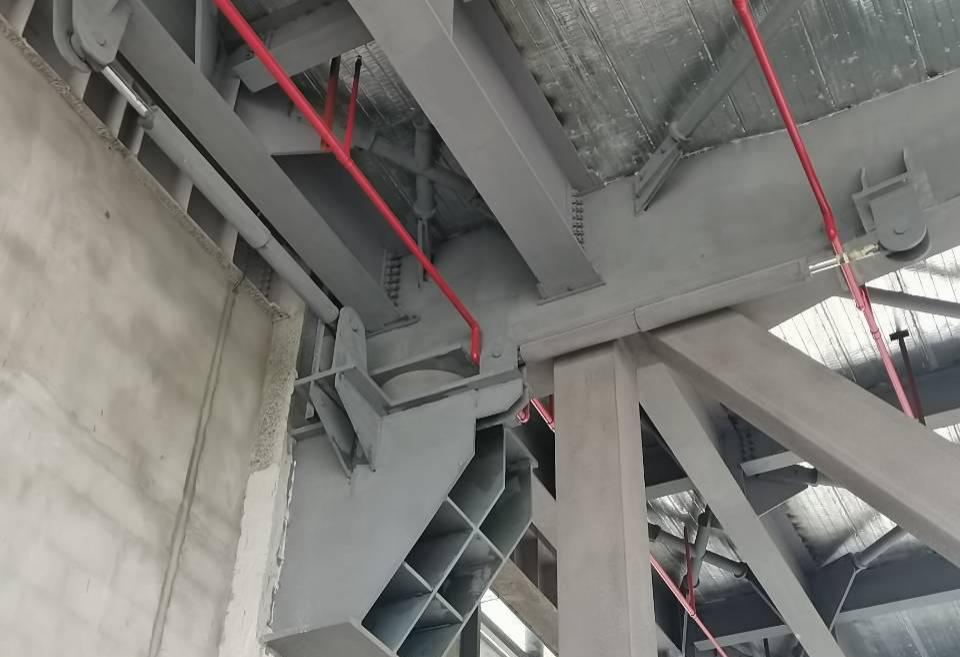

在A、B塔楼与连廊之间设置粘滞阻尼器，控制预期的结构变形，从而使主体结构及构件在罕遇地举措用下不爆发严重破损 ；同时，经剖析，连体结构竖向第1阶振动频率为2.582Hz，小于规范允许值3Hz，人行走时容易引起共振 。在三股人行荷载作用下，楼盖竖向振动加速率为0.205m/s²，大于规范允许值0.15m/s² 。为知足连体结构在使用中恬静度的要求，在连廊中设置调频质量阻尼器（TMD），削弱结构的振动反应 。
.png)
.png)
3 装配式组合结构手艺

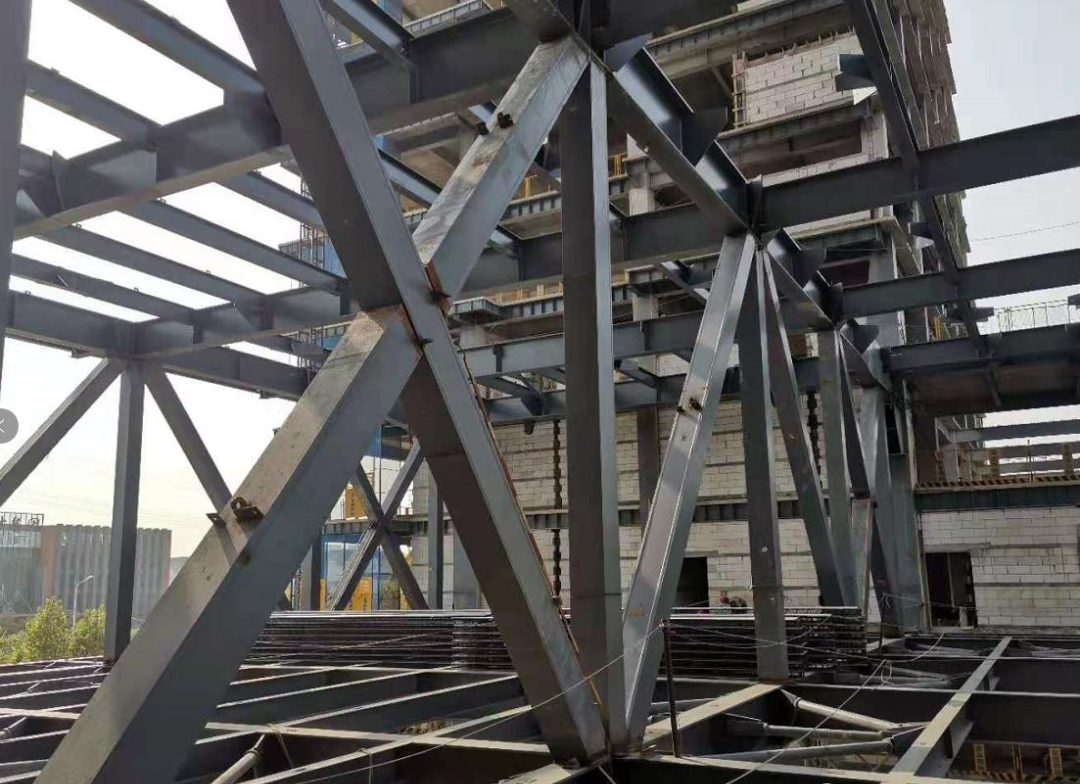

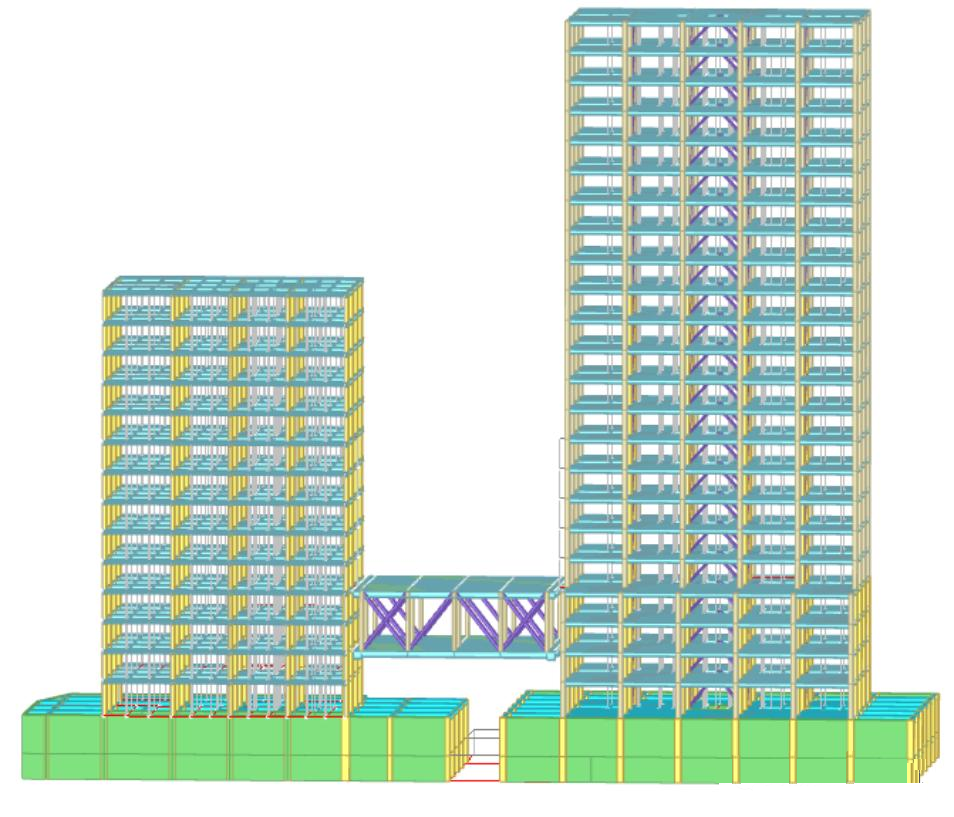

预制构件主要包括预制钢梁、钢柱、钢桁架、桁架钢筋楼承板等 。项目地下部分为型钢混凝土组合结构，地上部分为装配式钢结构，其中A塔楼为钢框架-中心支持结构，结构抗震品级为三级，其中钢柱为二级 ；B塔楼为钢框架结构，结构抗震品级为三级，其中钢柱为二级 ；裙楼为钢框架结构，抗震品级为三级 。A、B塔楼均接纳矩形钢管混凝土柱，裙房接纳矩形钢管柱，钢梁均为焊接H型钢 。连廊部分为钢桁架结构，其中柱、斜腹杆为矩形钢管，主梁为焊接H型钢，楼板接纳钢筋桁架楼承板 。连廊为整体桁架式无柱跨层大空间，空间标准抵达30mx28mx9.6m(H)，为工厂分段预制，工业化水平极高 。
.png)
4 现浇楼板无立杆模板支持手艺

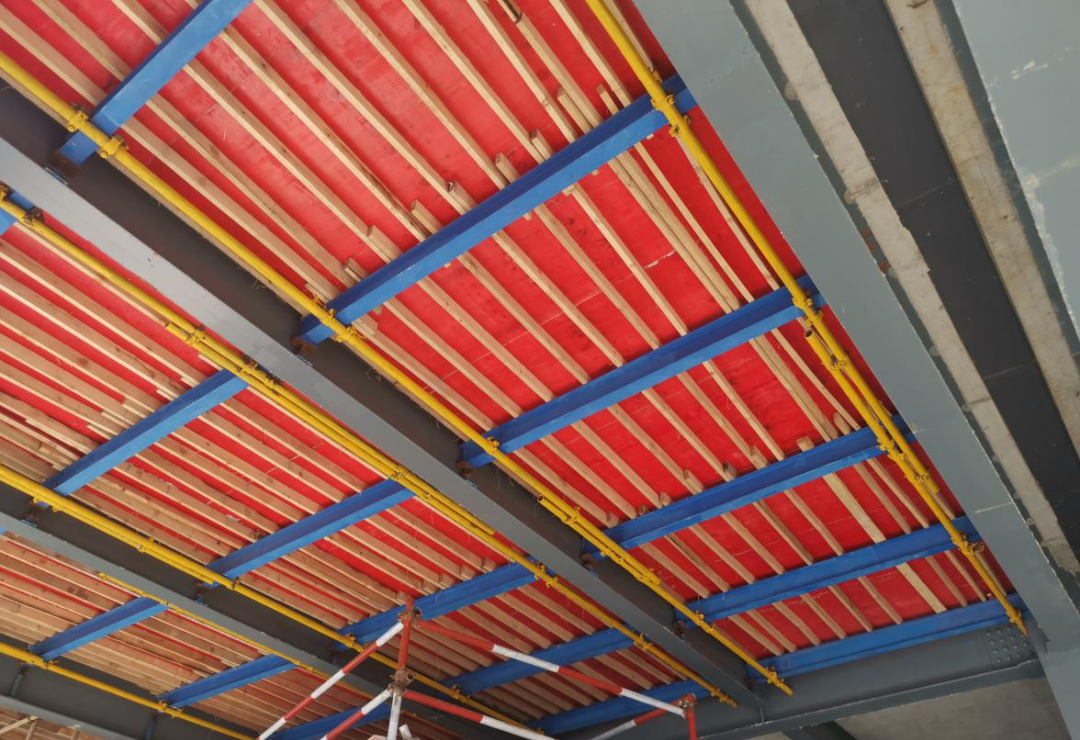

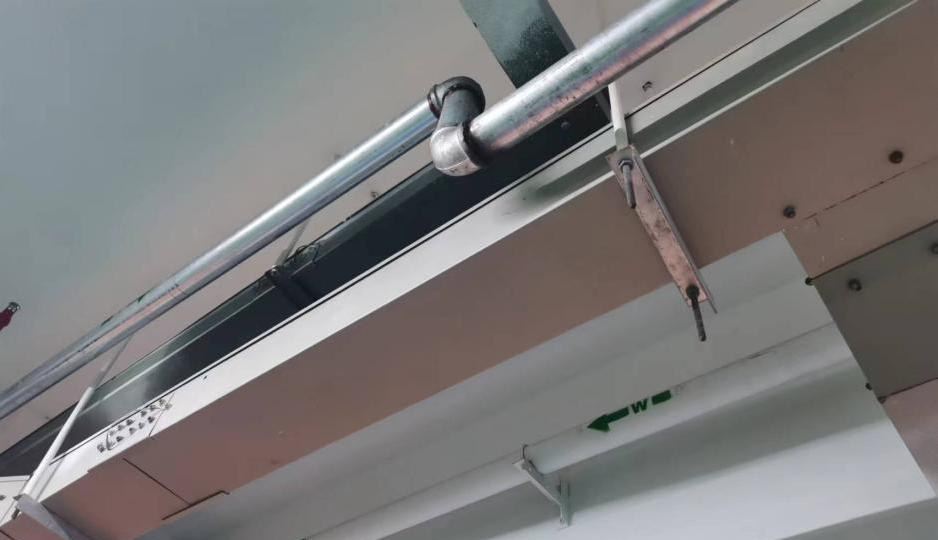

充分使用钢梁（H型钢）的特点，通过在钢梁下翼缘上安排可调支托（包括含承靴底座、可调托撑和螺母），上安顿方钢管（主龙骨），通过螺杆实现可调理支持的高度调理，进而实现整个支持结构水平面内的整体可调 。项目取得安徽省工法一项 。
5 BIM手艺应用

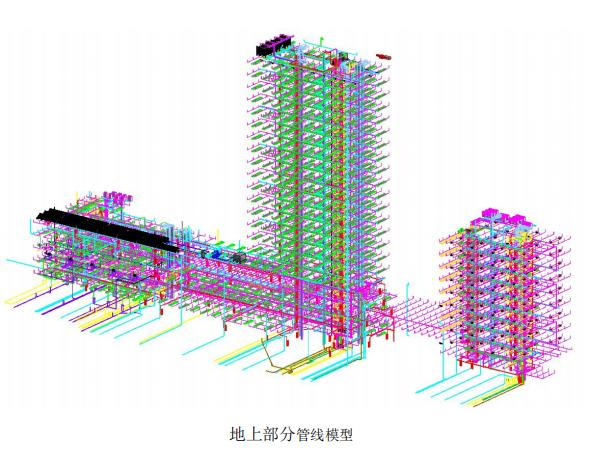

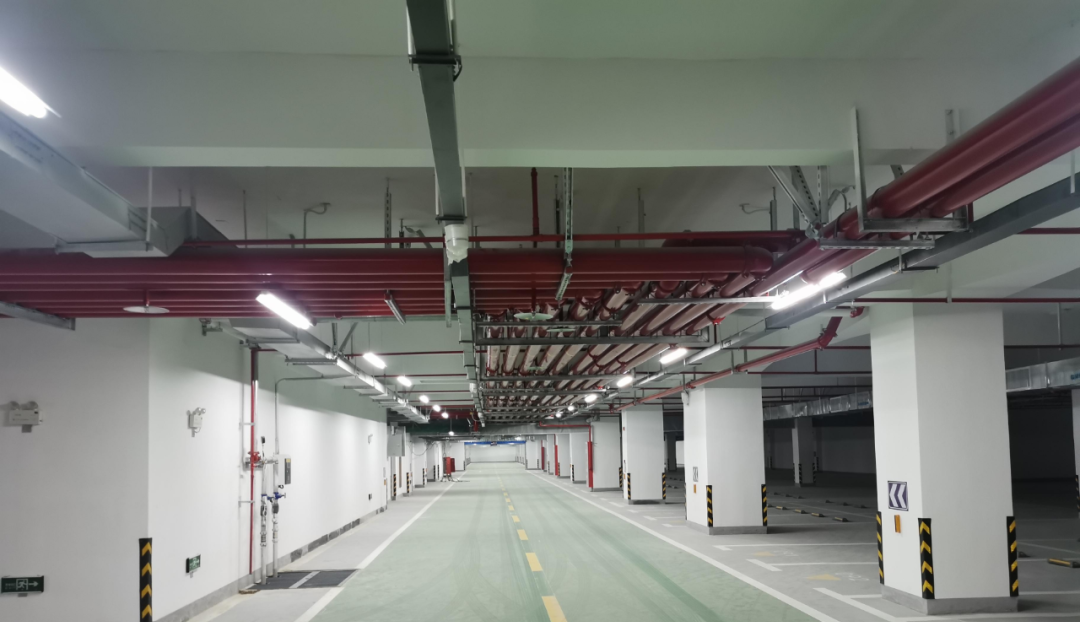

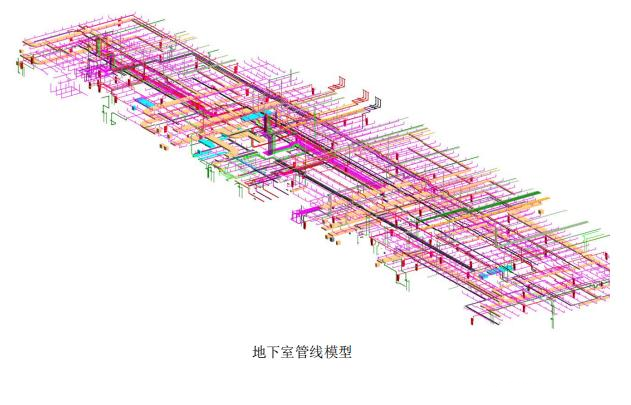

本项目全历程使用BIM 手艺，用三维的方法将修建信息集成到BIM 模子，从计划阶段到施工阶段实现信息的无缝转达，最终提升修建品质 。项目设计之初既思量装备与管线系统与装配式钢结构系统的融合，使用BIM软件指导设计对种种装备与管线举行综合思量，镌汰平面交织、合理使用空间，同时对装备与管线准确定位，合理避让结构梁板柱，规避了后期凿剔沟槽、开孔、开洞以及不知足净高要求等征象的爆发 。
项目还先后获得了合肥市优质结构工程奖、安徽省土木修建学会修建结构立异奖一等奖、首届天下钢结构行业数字修建及BIM应用奖优异奖、安徽省修建清静生产标准化树模工地等多项声誉称呼 。
项目所在区域成为合肥市装配式修建十多年来生长的缩影 。区域内在盖了装配式钢结构、装配整体式剪力墙结构、叠合板式剪力墙结构等差别装配式修建系统 。其中天门湖公租房3#楼是天下首个接纳叠合板式剪力墙结构制作的高层修建 。项目北侧的天门湖康健驿站接纳装配整体式剪力墙结构，现作为安徽省修建面积最大、功效最全的“康健驿站” 。
作为首批国家装配式修建树模都会，近年来装配式修建在合肥市获得蓬勃生长，工业支持能力雄厚，制作质量一直提升，装配式修建生长模式特色鲜明，已形成可复制可推广的乐成履历 。
